海灣JTY-GD-G3E點型光電感煙火災探測器

一、海灣JTY-GD-G3E點型光電感煙火災探測器的概述

海灣JTY-GD-G3E點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

1.地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。

2.單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。

3.具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能。

4.無極性二總線信號。

二、海灣JTY-GD-G3E點型光電感煙火災探測器工作原理

　　探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

三、海灣JTY-GD-G3E點型光電感煙火災探測器的技術參數

1.工作電壓：信號總線電壓：總線24V允許范圍：16V～28V

2.工作電流：監視電流≤0.5mA；報警電流≤1.2mA

3.指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮

4.編碼方式：電子編碼（編碼范圍為1～242）

5.保護面積：當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米。空間高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

6.線制：信號二總線無極性

7.使用環境：溫度：-10℃～+55℃，相對濕度≤95%，不凝露

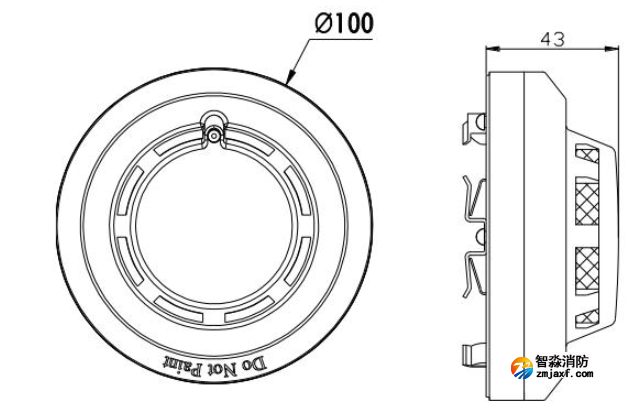

8.外形尺寸：直徑103mm高55mm（帶底座）

9.外殼防護等級：IP23

10.殼體材料和顏色：塑料，象牙白

11.重量：約115g

12.安裝孔距：45mm～75mm

13.執行標準：GB 4715-2005
