公共建筑消防設計說明參考樣式之海灣火災自動報警系統

1 火災自動報警系統

1.1 本工程 □是 □否 設置火災自動報警系統。

系統形式為 □區域報警系統 □集中報警系統 □控制中心報警系統。

系統由火災探測器、手動火災報警按鈕、火災聲光警報器、消防應急廣播、消防專用電話、消防控制室圖形顯示裝置、火災報警控制器、消防聯動控制器等組成。

1.2 消防控制室

本工程 □是 □否 設置消防控制室。

1 消防控制室設置在（樓棟編號），     層，其中（消防值班室編號）消防控制室為主消防控制室。消防控制室未設置在電磁場干擾較強及其他可能影響消防控制設備正常工作的房間附近，距離消防水泵房步行距離不大于180米。

2 消防控制室之間通過專用網絡實現信號互聯，主消防控制室內的消防設備應能顯示各分消防控制室內消防設備的狀態信息，并可對分消防控制室內的重要消防設備進行控制；各分消防控制室之間的消防設備之間可以互相傳輸、顯示狀態信息，但不互相控制。

3 消防控制室室內設置的消防設備包括火災報警控制器、消防聯動控制器、消防控制室圖形顯示裝置、消防專用電話總機、消防應急廣播控制裝置、消防應急照明和疏散指示系統控制裝置、消防電源監控器等設備或具有相應功能的組合設備。消防控制室室內設置的消防控制室圖形顯示裝置能顯示《火災自動報警系統設計規范》附錄A規定的建筑物內設置的全部消防系統及相關設備的動態信息和附錄B規定的消防安全管理信息，并為遠程監控系統預留接口，同時具有向遠程監控系統傳輸附錄A和附錄B規定的有關信息的功能。

4 消防控制室內嚴禁穿過與消防設施無關的電氣線路及管路，并設有可直接報警的外線電話。

5 消防控制中心（室）設置云臺網絡視頻攝像頭，視頻信息可實時傳輸至當?shù)叵涝O(shè)施聯網監測中心，本地存儲不少于2天的視頻信息。云臺網絡視頻攝像頭的通信協議符合ONVIF通信協議。

1.3 系統設備的設置

1 任一臺火災報警控制器所連接的火災探測器、手動火災報警按鈕和模塊等設備總數和地址總數，均不超過3200點，其中每一總線回路連接設備的總數不超過200點，且留有不少于額定容量10％的余量；任一臺消防聯動控制器地址總數或火災報警控制器（聯動型）所控制的各類模塊總數不超過1600點，每一聯動總線回路連接設備的總數不超過100點，且留有不少于額定容量10％的余量。

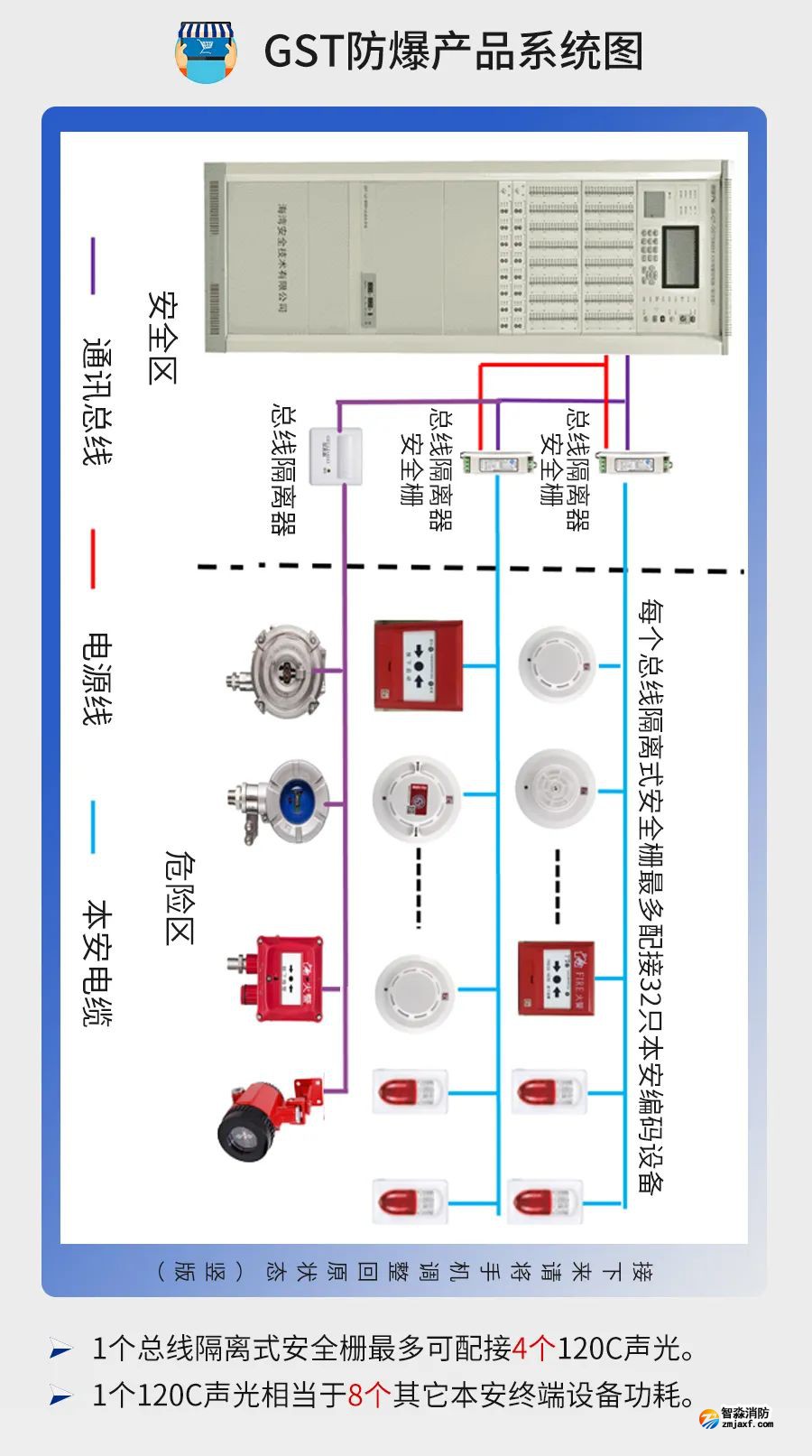

2 系統總線上設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不超過32點；總線穿越防火分區時，在穿越處設置總線短路隔離器。

3 每個報警區域在出入口等明顯和便于操作的部位設置一臺區域顯示器，顯示本區域火災部位等情況。

4 各探測區域按規范要求設置火災探測器，火災探測器的選擇為以設置光電感煙探測器為主，變電所設感溫感煙復合型探測器，大空間場所設紅外對射感煙探測器及圖像型火災探測器組合等。

5 各防火分區的出入口或疏散通道上明顯部位及便于操作的部位至少設置一只火災報警按鈕，保證在防火分區內任何位置至手動報警按鈕的步行距離不大于30米。

6 在每個樓層的樓梯口、消防電梯前室、建筑內部拐角等處的明顯部位設置火災光警報器。

7 本工程各報警區域內的模塊采用相對集中設置在本報警區域內的金屬模塊箱內，未集中設置的模塊附近設置尺寸不小于100mm×100mm的標識，模塊嚴禁設置在配電（控制）柜（箱）內，本報警區域內的模塊不控制其他報警區域的設備。

8 消防控制室圖形顯示裝置與火災報警控制器、消防聯動控制器、電氣火災監控器、可燃?xì)怏w報警控制器等消防設備之間，采用專用線路連接。

1.4 消防聯動控制

1 一般規定

1）消防聯動控制器能按規定的控制邏輯向各相關的受控設備發出聯動控制信號，并接受相關設備的聯動反饋信號。

2）消防聯動控制器的電壓控制輸出采用直流24V，其電源容量滿足受控消防設備同時啟動且維持工作的控制容量要求。    3）各受控設備接口的特性參數與消防聯動控制器發出的聯動控制信號相匹配。    4）消防水泵、防煙和排煙風機的控制設備，除采用聯動控制方式外，還在消防控制室設置手動直接控制裝置。

 5）需要火災自動報警系統聯動控制的消防設備，其聯動觸發信號采用兩個獨立的報警觸發裝置報警信號的“與”邏輯組合。

  2 消火栓系統的控制

1）聯動控制方式：由消火栓系統出水干管上設置的低壓壓力開關、高位消防水箱出水管上設置的流量開關或報警閥壓力開關等信號作為觸發信號，直接控制啟動消火栓泵，聯動控制不受消防聯動控制器處于自動或手動狀態影響。消火栓按鈕的動作信號作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動。

2）手動控制方式：將消火栓泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至消防控制中心內的消防聯動控制器的手動控制盤，直接手動控制消火栓泵的啟動、停止。

3）消火栓泵的運行、故障信號、壓力開關信號、消防水箱水位信號應反饋至消防聯動控制器。

  3 自動噴水滅火系統的控制

1）聯動控制方式：濕式系統由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵；聯動控制不受消防聯動控制器處于自動或手動狀態影響。

2）手動控制方式：將噴淋消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至消防控制中心內的消防聯動控制器的手動控制盤，直接手動控制消防泵的啟動、停止。

3）水流指示器、信號閥、壓力開關、噴淋消防泵的啟動和停止的動作信號應反饋至消防聯動控制器。

  4 防排煙系統的控制

1）防煙系統的聯動控制方式

a.由加壓送風口所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為送風口開啟和加壓送風機啟動的聯動觸發信號，并應由消防聯動控制器聯動控制相關層前室等需要加壓送風場所的加壓送風口開啟和加壓送風機啟動。

b.系統中任一常閉加壓送風口開啟時，加壓風機自動啟動。

c.當防火分區內火災確認后，在15s內聯動開啟該防火分區樓梯間的全部加壓送風機并同時開啟該防火分區內著火層及其相鄰上下層前室及合用前室的常閉加壓送風口。

d.由同一防煙分區內且位于電動擋煙垂壁附近的兩只獨立的感煙火災探測器的報警信號，作為電動擋煙垂壁降落的聯動觸發信號，并由消防聯動控制器聯動控制電動擋煙垂壁的降落。

2）排煙系統的聯動控制方式

a.由同一防煙分區內的兩只獨立的火災探測器的報警信號，作為排煙口、排煙窗或排煙閥開啟的聯動觸發信號，并由消防聯動控制器聯動控制排煙口、排煙窗或排煙閥的開啟，同時停止該防煙分區的空氣調節系統。

b.由排煙口或排煙閥開啟的動作信號，作為排煙風機啟動的聯動觸發信號，并由消防聯動控制器聯動控制排煙風機的啟動。

c.系統中任一排煙閥或排煙口開啟時，排煙風機、補風機自動啟動。

3）防煙系統、排煙系統的手動控制方式

在消防控制室內的消防聯動控制器上手動控制送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉及防煙風機、排煙風機等設備的啟動或停止，防煙、排煙風機的啟動、停止按鈕采用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并直接手動控制防煙、排煙風機的啟動、停止。

4）送風口、排煙口或排煙閥開啟和關閉的動作信號，防煙、排煙風機啟動和停止及電動防火閥關閉的動作信號，均反饋至消防聯動控制器。

5）排煙風機入口處的總管上排煙防火閥在280℃時自行關閉，并連鎖關閉排煙風機和補風機。排煙防火閥及風機的動作信號反饋至消防聯動控制器。

  5 防火卷簾系統的控制

1）防火卷簾的升降由防火卷簾控制器控制。

2）疏散通道上設置的防火卷簾的控制方式

a.聯動控制方式：防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號聯動控制防火卷簾下降至距樓板面1.8m處；任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號聯動

控制防火卷簾下降到樓板面；在卷簾的任一側距卷簾縱深0.5m～5m內設置不少于2只專門用于聯動防火卷簾的感溫火災探測器。

b.手動控制方式：由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降。

3）非疏散通道上設置的防火卷簾的控制方式

a.聯動控制方式：由防火卷簾所在防火分區內任兩只獨立的火災探測器的報警信號，作為防火卷簾下降的聯動觸發信號，并聯動控制防火卷簾直接下降到樓板面。

b.手動控制方式：由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降，并能在消防控制室內的消防聯動控制器上手動控制防火卷簾的降落。

4）防火卷簾下降至距樓板面1.8m處、下降到樓板面的動作信號和防火卷簾控制器直接連接的感煙、感溫火災探測器的報警信號反饋至消防聯動控制器。

  6 防火門系統的聯動控制

1）由常開防火門所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號由火災報警控制器或消防聯動控制器發出，由消防聯動控制器或防火門監控器聯動控制防火門關閉。

2）疏散通道上各防火門的開啟、關閉及故障狀態信號反饋至防火門監控器。

  7 電梯的聯動控制

1）消防聯動控制器具有發出聯動控制信號強制所有電梯停于首層或電梯轉換層的功能。

2）電梯運行狀態信息和停于首層或轉換層的反饋信號，傳送給消防控制室顯示，轎廂內設置能直接與消防控制室通話的專用電話。

  8 消防應急照明及疏散指示系統的控制

1）集中控制型消防應急照明和疏散指示系統，應由火災報警控制器或消防聯動控制器啟動應急照明控制器實現。

2）當確認火災后，由發生火災的報警區域開始，順序啟動全樓疏散通道的消防應急照明和疏散指示系統，系統全部投入應急狀態的啟動時間不應大于5s。

9 氣體滅火系統控制

1）氣體滅火控制器直接連接火災探測器時，自動控制方式

a.由同一防護區域內任兩只獨立的火災探測器的報警信號、一只火災探測器與一只手動火災報警按鈕的報警信號或防護區外的緊急啟動信號，作為系統的聯動觸發信號。探測器的組合采用感煙探測器和感溫探測器。

b.氣體滅火控制器在收到滿足聯動邏輯關系的首個聯動觸發信號后，啟動設置在該防護區內的火災聲光警報器，且聯動觸發信號為任一防護區域內設置的感煙探測器、感溫探測器或手動火災報警按鈕的首次報警信號；在接收到第二個聯動觸發信號后，發出聯動控制信號，且聯動觸發信號為同一防護區域內與首次報警的火災探測器或手動火災報警按鈕相鄰的感溫探測器或手動火災報警按鈕的報警信號。

c.聯動控制信號包括：關閉防護區域的送（排）風機及送（排）風閥門；停止通風和空氣調節系統及關閉設置在該防護區域內的電動防火閥；聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗；啟動氣體滅火裝置、氣體滅火控制器，設定30s的延遲噴射時間。

d.氣體滅火防護區出口外上方設置表示氣體噴灑的火災聲光警報器，指示氣體釋放的聲信號與該保護對象中設置的火災聲警報器的聲信號有明顯區別。啟動氣體滅火裝置的同時，啟動設置在防護區入口處表示氣體噴灑的火災聲光警報器。

2）氣體滅火系統手動控制方式

a.在防護區疏散出口處的門外設置氣體滅火裝置的手動啟停按鈕，手動啟動按鈕按下時，系統聯動操作同上述自動控制方式的聯動操作。

b.手動停止按鈕按下時，氣體滅火控制器停止正在執行的聯動操作。

3）氣體滅火裝置啟動和噴放各階段的聯動控制及系統的反饋信號，反饋至消防聯動控制器。系統的聯動反饋信號包括氣體滅火控制器直接連接的火災探測器的報警信號、選擇閥的動作信號、壓力開關的動作信號。

4）在防護區域內設有手動與自動控制轉換裝置的系統，其手動和自動控制方式的工作狀態在防護區內、外的手動和自動控制狀態顯示裝置上顯示，該狀態信號反饋至消防聯動控制器。

  10 非消防電源

1）火災確認后通過控制模塊切斷相關區域非消防電源。

2）其它一些非重要的用電回路電源直接于變電所切斷，并向消防控制室反饋信號。

  11 自動跟蹤定位射流滅火系統（根據需要說明）

1）系統具有自動控制、消防控制室手動控制和現場手動控制三種控制方式。消防控制室手動控制和現場手動控制相對于自動控制應具有優先權。

2）系統在自動控制狀態下，控制主機在接到火警信號，確認火災發生后，能自動啟動消防水泵、打開自動控制閥、啟動系統射流滅火，并同時啟動聲、光警報器和其他聯動設備。系統在手動控制狀態下，能夠人工確認火災后手動啟動系統射流滅火。

1.5 安全技術防范系統

火災確認后，自動打開疏散通道上由門禁系統控制的門、自動打開收費汽車庫的電動?xùn)艞U；火災報警后開啟相關層安全技術防范系統的攝像機監視火災現場。

1.6 消防專用電話

  1 消防專用電話網絡為獨立的消防通信系統。消防控制室設置消防專用電話總機。多線制消防專用電話系統中的每個電話分機與總機單獨連接。

  2 除在手動報警按鈕上設置消防專用電話插孔外，在消防水泵房、發電機房、配變電室、計算機網絡機房、主要通風和空調機房、防排煙機房、滅火控制系統操作裝置處或控制室、企業消防站、消防值班室、消防電梯機房及其他與消防聯動控制有關的且經常有人值班的機房均設置消防專用電話分機。

  3消防控制室、消防值班室或企業消防站等處，設置可直接報警的“119”專用外線電話。

1.7 火災自動報警系統的供電及接地

  1 電源：系統電源引自電氣專業配置的消防專用電源，并在消防控制室設置消防專用的UPS不間斷電源。正常狀態UPS由消防專用雙電源自動切換箱供電；電源故障時，由UPS電源供電，保證機房內系統的正常工作。

  2 消防設備應急電源輸出功率應大于火災自動報警及聯動控制系統全負荷功率的120%，蓄電池組的容量保證火災自動報警及聯動控制系統在火災狀態同

時工作負荷條件下連續工作3h以上。消防配電設備設有明顯標志。

3 火災自動報警系統接地裝置采用共用接地裝置，接地電阻值不大于1Ω。

  4 消防控制室內的電氣和電子設備的金屬外殼、機柜、機架、金屬管、槽等采用等電位連接。

  5 由消防控制室接地板引至各消防電子設備的專用接地線選用銅芯絕緣導線，其線芯截面面積不小于4mm²。消防控制室接地板與建筑接地體之間采用線芯截面面積不小于25mm²的銅芯絕緣導線連接。

1.8 消防應急廣播與火災警報裝置

1.8.1 消防應急廣播按照疏散樓層或報警區域劃分分路配線，各輸岀分路設有輸出顯示信號和保護、控制裝置，當任一分路有故障時，不影響其他分路的正常廣播。在走道和大廳等公共場所、電梯前室、疏散樓梯間內設置應急廣播揚聲器。每個揚聲器的額定功率不小于3W，其數量能保證從一個防火分區內的任何部位到最近一個揚聲器的直線距離不大于25m，走道末端距最近的揚聲器距離不大于12.5m。在環境噪聲大于60dB的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級高于背景噪聲15dB以上。

1.8.2 每個報警區域內均勻設置火災警報器，其聲壓級不小于60dB；在環境噪聲大于60dB的場所，其聲壓級高于背景噪聲15dB。

1.8.3 消防應急廣播系統的聯動控制信號由消防聯動控制器發出。當確認火災后，同時向全樓進行廣播。消防應急廣播的單次語音播放時間為10s～30s，與火災聲警報器分時交替工作，采取1次火災聲警報器播放、1次或2次消防應急廣播播放的交替工作方式循環播放。在消防控制室能手動或按預設控制邏輯聯動控制選擇廣播分區、啟動或停止應急廣播系統，并能監聽消防應急廣播。在通過傳聲器進行應急廣播時，自動對廣播內容進行錄音，并能顯示消防應急廣播的廣播分區的工作狀態。

1.8.4 系統設置火災聲光警報器，在確認火災后啟動建筑內的所有火災聲光警報器，并能同時啟動和停止所有火災聲警報器工作?；馂?zāi)聲警報器單次發出火災警報時間為8s～20s，并與消防應急廣播交替循環播放。

1.8.5 消防應急廣播與普通廣播或背景音樂廣播合用時，具有強制切入消防應急廣播的功能。

1.9 可燃?xì)怏w報警系統

1.9.1 本工程在（通燃?xì)鈭鏊虿课唬?/span>設有獨立組成的可燃?xì)怏w探測報警系統，可燃?xì)怏w報警控制器設置在保護區域附近的安全區內。

1.9.2 可燃?xì)怏w探測報警系統獨立組成，可燃?xì)怏w探測器不接入火災報警控制器的探測器回路。可燃?xì)怏w探測報警系統由可燃?xì)怏w報警控制器、可燃?xì)怏w探測器和火災聲光警報器等組成。

1.9.3 可燃?xì)怏w報警控制器的報警信息和故障信息可在消防控制室圖形顯示裝置顯示，但該類信息應與火災報警信息的顯示有所區別。

1.9.4 可燃?xì)怏w報警控制器發出報警信號時，啟動保護區域的火災聲光警報器。1.9.5 可燃?xì)怏w報警控制器應與燃?xì)膺M(jìn)氣閥和事故排風機聯動。當可燃?xì)怏w報警控制器動作后關閉燃?xì)膺M(jìn)氣閥，啟動事故排風風機。

2 消防電氣監測與監控系統

2.1 電氣火災監控系統

1 系統由電氣火災監控器、剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測器、故障電弧電氣火災監控探測器、通信網絡等設備組成。電氣火災監控系統的控制器安裝在建筑物的消防控制室內，由消防控制室統一管理。

  2 剩余電流式電氣火災監控探測器的設置

1）計算電流300A及以下時，在變電所低壓配電室或總配電室集中測量；300A以上時，在樓層配電箱進線開關下端口測量，當配電回路為封閉母線槽或預制分支電纜時，在分支線路總開關下端口測量。

2）現場信息采集裝置具有檢測配電線路的剩余電流和溫度，其整定值能躲開正常泄露電流，探測器整定值為300mA，當超過限定值時報警。

3 測溫式電氣火災監控探測器設置能夠覆蓋電纜溝、電纜橋架和線槽及部分供配電設備的配電裝置內部。

  4 檔口式家電商場、批發市場等場所的末端配電箱設置電弧故障火災探測器或限流式電氣防火保護器；儲備倉庫、電動車充電等場所的末端回路設置限流式電氣防火保護器。

  5 高度大于12m的空間場所照明線路上設置具有探測故障電弧功能的電氣火災監控探測器。

6 系統總線采用級連方式配線，總線采用金屬管（SC25）敷設于非燃燒體內，非燃燒體對管線的覆蓋層不小于30mm。

2.2 消防電源監控系統

  1 系統由消防電源狀態監控器、監控主機、電壓/電流傳感器、通信網絡等組成。監控器主機能接收并顯示其監控的所有消防設備的主電源和備用電源的實時工作狀態信息；當消防設備電源發生過壓、欠壓、過流、缺相等故障時，消防設備電源監控器能夠發出故障、光信號，顯示并記錄故障的部位、類型和時間。

  2 消防電源監控模塊設置在各區域的所有消防末端配電（控制）箱內，雙電源切換裝置的電源進線側和出線側，蓄電池應急電源系統的電源進線側和出線側。

  3 本系統總線采用級連方式配線，總線采用金屬管（SC20）敷設于非燃燒體內，非燃燒體對管線的覆蓋層應不小于30mm。

  4 消防電源監控系統主機安裝在消防控制室內。

2.3 防火門監控系統

1 系統由防火門監控器、監控分機、監控模塊、電動閉門器等設備組成。在消防疏散通道上的防火門及用作防火分區分隔的防火門設有防火門監控。防火門監控模塊設置在防火門處，負責監視或控制相應防火門的開啟及故障狀態。

2 由常開防火門所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號應由火災報警控制器或消防聯動控制器發出，并由防火門監控器聯動控制防火門關閉。

3 防火門監控系統主機安裝在消防控制室，監控器主機能接收并顯示其監控的所有防火門的開啟、關閉及故障狀態。

4 系統總線采用級連方式配線，總線采用金屬管（SC15）敷設于非燃燒體內，非燃燒體對管線的覆蓋層不小于30mm。

2.4 余壓監控系統（根據需要說明）

本工程設有余壓監控系統，系統由余壓監控器、余壓控制器、余壓傳感器等組成。根據暖通專業條件，在合用前室、樓梯間等設置余壓傳感器，根據實

際余壓值與設定值的差異調節泄壓閥，以保證前室正壓為設定值。余壓傳感器與余壓控制器之間使用二總線采用金屬管（SC15）敷設于非燃燒體內，非燃燒體對管線的覆蓋層不小于30mm。

3 線纜選擇及敷設要求

3.1 中壓電纜的選擇（根據需要說明）

為消防用電負荷提供電源的變電所的10kV中壓進線，在室內敷設時，采用耐火時間不低于750℃，90min的阻燃耐火電纜，除變電所、電氣管井外的其它場所應采用F1級耐火電纜槽盒保護。

3.1.2 低壓配電導線的選擇

本工程所選電纜的絕緣水平為0.6/1kV；電線的絕緣水平為450/750V；火災自動報警系統的傳輸線路和50V以下供電的控制線路電纜的絕緣水平為300V/500V。所有消防線路，應采用銅芯電線或電纜。用電設備線路選型見表3.1.2。

3.1.3 線路敷設及電氣防火封堵

1 所有消防用電設備的配線均滿足火災時候連續供電的需求，明敷時保護管管外刷防火涂料或敷設在有防火保護措施的封閉式橋架內；暗敷時敷設在非燃燒體結構內，其保護層厚度不小于3cm。除屋面外，為消防用電負荷提供電源的電纜，在變電所、電氣管井外的其它場所采用F1級耐火電纜槽盒保護。當敷設在金屬線槽（中間設防火隔板）中，消防電源的兩個回路須分別敷設在隔板兩側。

2 布線用的各種電纜、導管、電纜橋架及母線槽等穿越防火分區的隔墻、樓板及防火卷簾上方的防火隔板時，其空隙在安裝完畢后采用耐火極限不低于建筑構件耐火極限的不燃性防火封堵材料填塞密實；建筑內的電纜井應在每層樓板處采用不低于樓板耐火極限的不燃性防火封堵材料封堵；電纜井與房間、走道等相連的孔洞，其空隙采用不燃性材料填塞密實。

3 弱電配線管網金屬管及槽盒不穿越建筑樓梯間、前室和合用前室內墻。當導管及槽盒必須局部穿越前室或合用前室的內墻或樓板時，對金屬導管及槽盒采取防火措施，并在穿越段的管槽外加設與建筑構件耐火等級相同的裝飾材料進行包封。
